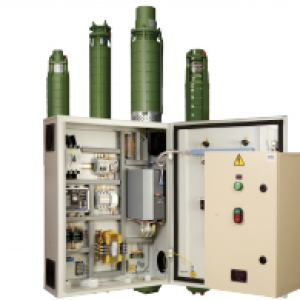

Станция Управления Насосами с ПЧ
В минимальной комплектации Станции Управления Насосами (СУН) с ПЧ (функцией частотного регулирования электропривода) имеют необходимый набор оборудования для выполнения задачи автоматического поддержания давления и защиты электродвигателя насоса и системы от нештатных ситуаций.
КОМПЛЕКТАЦИЯ СУН- *-1-А-**:
- Шкаф - ЩМП, IP44, RAL7032;
- Преобразователь частоты - Innovert ISD;
- Вводной автомат - Schneider Electric;
- Контактор - Schneider Electric;
- Блокпитания с гальванической развязкой для стабильной работы датчика давления - MeanWell;
- Система защиты от перенапряжения и импульсных токов – F&F;
- Панель управления на дверце шкафа.
* - мощность насоса: 4, 5,5, 7,5, 11 кВт;
** - опция
Станции предназначены для управления и защиты погружных, дренажных и скважинных насосных агрегатов, как отечественного, так и импортного производства с питанием 3x220 или 3x380.
ОСНОВНЫЕ ФУНКЦИИ СТАНЦИИ
- поддержание давления по реле давления или датчику давления;
- наполнение ёмкости по датчикам уровня или таймеру;
- подача воды из ёмкости, дренаж по датчикам уровня или таймеру.
В КАЧЕСТВЕ ДАТЧИКОВ ОБРАТНОЙ СВЯЗИ МОЖНО ИСПОЛЬЗОВАТЬ:
- датчик давления с выходом 4...20 мА, 12 В;
- реле давления;
- электроконтактный манометр;
- поплавковые датчики уровня;
- электродные датчики уровня.
СТАНЦИЯ УПРАВЛЕНИЯ НАСОСАМИ ОБЕСПЕЧИВАЕТ:
- комплексную защиту электродвигателя, насоса и питающей сети;
- отключение насоса при перегрузке или недогрузке (бездатчиковая защита от «сухого хода»);
- контроль уровня воды в скважине по датчику «сухого хода»;
- контроль питающего напряжения;
- контроль чередования фаз питающего напряжения;
- контроль обрыва фазы;
- обнаружение неисправности подключенных датчиков;
- отключение двигателя по сигналу внешней аварии;
- защита от короткого замыкания;
- защита от импульсных перенапряжений (опционально).
ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС СТАНЦИИ
Для удобства эксплуатации и обслуживания панель управления станции позволяет отображать:
- индикацию давления: заданное / фактическое;
- состояние подключенных датчиков (обрыв / работа);
- моментальное значение потребляемого тока;
- моментальное значение напряжения питания системы;
- список последних аварийных ситуаций.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНЦИЙ
Тип станции | Размер, ВхШхГ | кВт | А |
СУН-4-1-А | 650x500x220 | 4 | 8,6 |
СУН-5,5-1-А | 650x500x220 | 5,5 | 12,5 |
СУН-7,5-1-А | 800x650x250 | 7,5 | 17,5 |
СУН-11-1-А | 1000x650x285 | 11 | 24 |
СУН-15-1-А | 1000x650x285 | 15 | 30 |
СУН-18,5-1-А | 1000x650x285 | 18,5 | 40 |
СТАНЦИИ ГОТОВЫ К ПОДКЛЮЧЕНИЮ И РАБОТЕ.
Датчик давления (продаются отдельно):
| АДМ-100 (датчик объединён с манометром) | BD-Sensor (Германия) |
 |  |
ОПЦИИ. Станция может быть дополнена одной или несколькими опциями:
- М – защита оборудования станции от перенапряжений и импульсных токов (грозовых и коммутационных);
- СД – сетевой дроссель, необходим для приближения к синусоиде формы входного тока преобразователя, что, в свою очередь, уменьшает действующее значение этого тока;
- МД – моторный дроссель, необходим для работы станции со скважинными насосами, при удалении насоса более 50 м;
- СХ – защита от сухого хода насоса, при удалении насоса не более чем 60 м;
- КС – климатическая система, поддержание заданной температуры в шкафу, как обогрев, так и охлаждение в автоматическом режиме.
| Опция | К стоимости СТАНЦИИ | |||||
| кВт | 4 | 5,5 | 7,5 | 11 | 15 | 18,5 |
| М | 7560 | 7560 | 7560 | 7560 | 7560 | 7560 |
| СД | 5880 | 7440 | 8280 | 9120 | 10320 | 11500 |
| МД | 6600 | 8040 | 9000 | 9720 | 10900 | 11950 |
| СХ | 5940 | 5940 | 5940 | 5940 | 5940 | 5940 |
| КС | 3060 | 3180 | 3500 | 4200 | 4750 | 5350 |
Срок изготовления станции – 2 недели.
Сотрудники Энситех готовы выполнить услугу по подключению (услуга платная).
Если Вы не нашли подходящую комплектацию, мы всегда сможем Вам помочь в выборе других компонентов.
