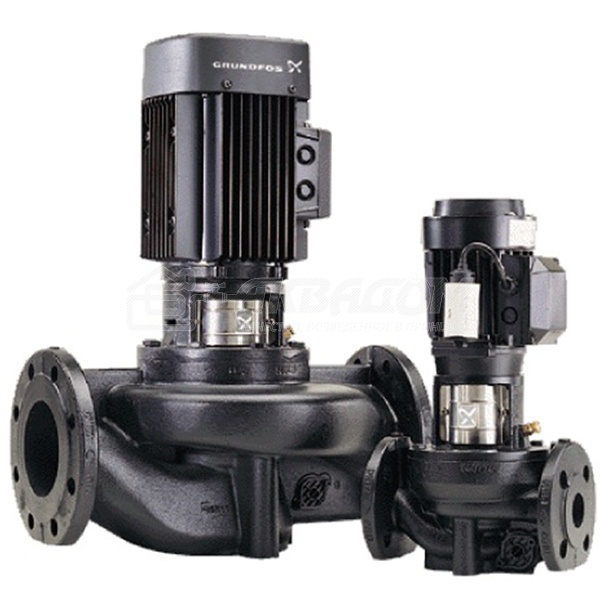

Одноступенчатый насос, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Общие параметры
- Артикул96087504
- Модель TP
- ПроизводительGrundfos
- СтранаДания
Основные характеристики
- Тип насосаЦиркуляционный насос
- Рабочая средаНе агрессивные жидкости
- Область примененияотопление, охлаждение, вентиляция
Гидравлические характеристики
- Напор34 м
- Производительность57 м3/ч
- Максимальное давление16 бар
Электрические параметры
- Мощность5,5 кВт
- Напряжение400 В
- Число оборотов2920 об/мин
- Класс защитыIP 55
- Класс изоляцииF
Границы применения
- Максимальная температура жидкости120 °C
- Минимальная температура жидкости0 °C
- Температура окружающей средыдо 60 °C
Габариты
- Габаритные размеры360 х 300 х 716 мм. /д х ш х в/
- Вес88 кг.
- Монтажная длина360 мм.
- Тип и размер присоединения, Ø фланцевое, DN 65
Материалы
- Материал корпусачугун
- Материал валанержавеющая сталь
- Материал рабочего колесачугун
